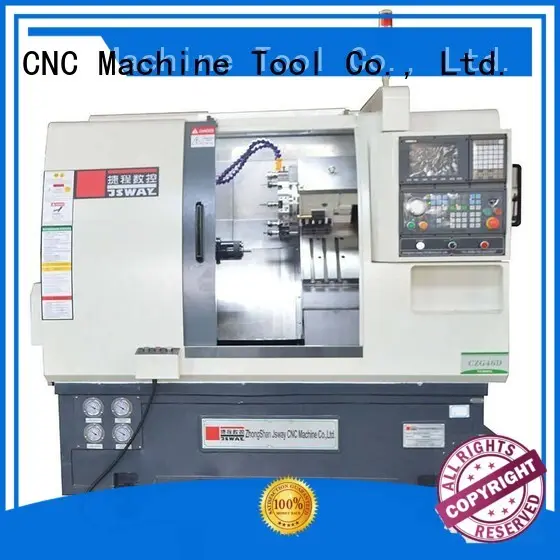

عصابة سرير ثقيل سرير مائل CNC مخرطة jsway
1. تشغل مخرطة CNC المائلة من JSWAY ، مخرطة محوران ، حصة كبيرة في السوق في السوق العالمية ، كل ملحق للمنتج مصنوع ذاتيًا ، مما يضمن دقة الآلات.
2. يأتي المنتج مع خدمة OEM لتلبية احتياجات العملاء. لتلبية احتياجات تطورنا الاجتماعي السريع ، تعتبر مخرطة البرج ، مخرطة السرير المائلة هي الخصائص الفريدة لمنتجاتنا.
3. لا يحدث المنتج أي ضوضاء أثناء العملية. يلتزم JSWAY بتحقيق نتائج الخدمة المثلى.
ميزة آلة مخرطة CNC مع برج CFG46D
1、8 ~ 10 تم استخدام برج المحطة في هذا النموذج.
2 、 محور z مع المسمار الرصاص من φ40mm ، قوية وعالية السرعة.
3 、 الحماية الكاملة داخل الماكينة مع مساحة أكبر ، مقاومة للماء وبتات البتات
4 、 عالي السرعة بسرعة تصل إلى 4500R/M ، النهاية السلسة للغاية
5 、 آلات عالية الدقة ، ابق بنفس الدقة تقريبًا على حد سواء
6 、 السفر بسرعة تصل إلى 36 م/دقيقة.
المعلمة الفنية من أداة مخرطة CNC CFG46D
| NC | TAIWAN/CHINA | LNC/SYNTEC/GSK |
| مغزل | تايوان بوسا | A2-4/46 |
| برج | ليو شينغ | محطة8/10 |
| محرك سيرفو | YASKAWA | 1300W |
| محرك المغزل / محرك سيرفو المغزل | شنغهاي سينليما/SFC | 4.0KW/5.5KW |
| محول التردد / سائق التردد | V/T | 5.5KW/7.5KW |
| المسمار الرصاص | HIWIN/PMI | C3، مستوى PⅡ |
| تحمل | NSK,FAG | مستوى P4 |
| مقرنة المسمار الرصاص | صنع باللغة الألمانية | مستوى دقة عالية |
| PARAMETER | ||
| CFG46D | ||
| السعة | تجويف المغزل | مم56 |
| (ماكس). قطر المادة: | مم45 | |
| أقصى قطر بالقطع | مم350 | |
| (ماكس). طول بالقطع | مم150 | |
| (ماكس). سفر المحور X | مم720 | |
| (ماكس). سفر المحور Z | مم280 | |
| المحور X/Z يتحرك بسرعة | 36 م/دقيقة | |
| دقة إعادة التموضع | مم0.005 | |
| محرك | محول التردد/محرك سيرفو | 4.0kw/5.5kw |
| سرعة المغزل | 5000r/دقيقة | |
| محرك سيرفو على المحور X | ث1300 | |
| محرك سيرفو على المحور Z | ث1300 | |
| أدوات | أدوات نوع العصابة | 8+3 |
| أداة حية | NO | |
| آحرون | إجمالي القدرة المركبة | 6KW |
| الحجم | 2025*1385*1910 | |
| N.W. | 2750KG |
(1) المغزل A2-5 من تايوان
(2) استخدم مستوى NSK مستوى P4 من اليابان
(3) السرعة العالية التي تصل إلى 4500 دورة في الدقيقة.
(4) الحد الأقصى. من خلال قطر المادة الشريط هو 35 ملم.
(5) يمكن Instal 5 بوصات تشاك
(6) يمكن أن تشاك 5 بوصات
(1) محرك المغزل من شنغهاي SFC.
(2) يمكن استخدام محرك الترددات 5KW أو 5.5 كيلو وات محرك سيرفو
(3) السرعة العالية التي تصل إلى 4500 دورة في الدقيقة.
(4) يمكن لمحرك المؤازرة الحصول على عزم الدوران الأكبر عند انخفاض الدوران
X/Z Axis Servo Motor and Servo Pack
(1) نوع عصابة جسم مخرطة CNC.
(2)
المحور X وتجميع المحور z
دليل خطي وكرات
تحمل NSK
(1) نوع عصابة جسم مخرطة CNC.
(2) المحور X وتجميع المحور z.
(3) سرير مائل لنوع العصابة.
(4) هوين برغي الرصاص والزوجين
(5) تحمل NSK.
مثال للآلات
(1) الغطاء الكامل لنموذج MACHENT CFG46D MACHER CFG46D.
(2) الفولاذ المقاوم للصدأ للغطاء.
(3) يمكن لـ Turret Can Instal 8 Tools.Gang أداة يمكن تثبيت 3 أدوات
(4) توفير 2 من حاملي الأدوات القصيرة 2 و 2 قصيرة
(1) 1300W Yaskawa Servo Motor for X-axis
(2) 1300W Yaskawa Servo Motor for Z-axis
(3) 36 م/دقيقة لسرعة السفر
1) الأسطوانات الهيدروليكية من تايوان.
(1) محرك النظام الهيدروليكي ومحرك التبريد
(2) محرك النظام الهيدروليكي لمدة 1 حصان.
(1) الخزانات الكهربائية لآلة مخرطة CNC من نوع العصابة
(2) سائق تردد MaGmeet من Shenzhen لمحرك المغزل
(3) برنامج تشغيل محرك المؤازرة من Yaskawa للحصول على محور X ومحرك المحور ص
(4) Schneider Switch
(1) لوحة التحكم
(2) يمكن تغيير وحدة التحكم في Syntec و GSK و LNC وهلم جرا
(3) يمكن تعيين وحدة التحكم باللغة الإنجليزية
(4) لدينا JSTOMI و JSWAY شعارين.
(1) جميع أداة آلة مخرطة CNC مع شهادة HTS CE
(2) جميع أداة آلة مخرطة CNC مع شهادة ECM CE
التعبئة: في حالة خشبية مثل المتابعة
حجم التعبئة (مم)
| 2300 | 1740 | 2150 |
