JSWAY WU800 6 محاور تحريف المحور Y المغزل الكهربائي المزدوج آلة برج الطاقة العلوية65
1. تصميم jsway ينطوي على عدة عوامل. تشمل هذه العوامل المهمة الوظيفة والقوة والصلابة والتآكل والتآكل والاحتكاك.
2. المواد النقية تضمن متانة.
3. تشونغشان JSTOMI CNC Machine Tool Co., Ltd. أنشأت منظمات أعمال في العديد من المناطق ، وتشكل بشكل أساسي تخطيطًا استراتيجيًا.
ميزات من 5 محاور y-axis cnc machine أداة cfg46y2:
1. المحور Y له وظيفة النقش.
2. هذا النموذج مخصص للخراطة والطحن الجانبي والحفر.
3. مساحة كبيرة للتصنيع، ومحور Z/X طويل.
4. المحور y لديه 2 من أدوات المعيشة. يمكن للمحور X تثبيت 5-7 أدوات العصابات.
5. معدات اليابان ، أصوات منخفضة ، دقة عالية لأداة المعيشة محور Y.
6. المغزل مع وظيفة فهرسة المحور C.
المعلمة الفنية لـ 5-محاور Y-Axis CNC Machine Tool CFG46Y2
| NC | TAIWAN/GUANGZHOU | LNC/SYNTEC/GSK |
| مغزل | تايوان بوسا | المغزل A2-5/46 |
| محرك سيرفو بمحور X.Z | اليابان ياسكاوا | 1300 W |
| محرك سيرفو على المحور Y | اليابان ياسكاوا | 750W |
| مغزل محرك سيرفو | اليابان ياسكاوا | 4.4 KW |
| حزمة مضاعفات المغزل | اليابان ياسكاوا | 5.5 KW |
| المسمار الرصاص / السكك الحديدية الرصاص | تايوان هيوين/PMI | ج3، المستوى اثنين |
| تحمل | اليابان NSK، ألمانيا FAG | مستوى P4 |
| مقرن لمسمار الرصاص | من ألمانيا | دقة عالية |
| المعلمة | ||
| السعة | تجويف المغزل | 56 ملم |
| (ماكس). قطر المادة | 45 ملم | |
| (ماكس). قطر التصنيع | 350 ملم | |
| (ماكس). طول بالقطع | مم180 | |
| (ماكس). سفر المحور x | مم720 | |
| (ماكس). سفر المحور z | مم280 | |
| (ماكس). سفر المحور Y | مم100 | |
| السرعة السريعة (المحور السيني/المحور ع) | 36 م/دقيقة | |
| دقة إعادة التموضع | مم0.005 | |
| موتور | محرك سيرفو المغزل | 4.4 KW |
| سرعة المغزل | دورة في الدقيقة3000 | |
| محرك سيرفو ذو محور X/Z | 1300 W | |
| محرك سيرفو على المحور Y | 750 W | |
| محرك المؤازرة لوحدة الطاقة | 750 W | |
| أدوات | أدوات نوع العصابة | 3--5 |
| وحدة أدوات الطاقة المعيشية الكلية | 2 | |
| حجم حامل أداة المعيشة | ER20/25 | |
| أخرى | إجمالي الطاقة | 7KW |
| الحجم (الطول × العرض × الارتفاع) | 2070*1580*1870 | |
| N.W. | 2550 KGS |
(1) المغزل A2-4 من تايوان
(2) استخدم مستوى NSK مستوى P4 من اليابان
(3) السرعة العالية التي تصل إلى 6000 دورة في الدقيقة.
(4) الحد الأقصى. من خلال قطر المادة الشريط هو 35 ملم.
(5) يمكن Instal 5 بوصات تشاك
(6) يمكن أن تشاك 5 بوصات
(1) محرك المغزل من Yaskawa
(2) 4.4 كيلو واط محرك مغزل
(3) السرعة العالية التي تصل إلى 4500 دورة في الدقيقة.
(4) يمكن لمحرك المؤازرة الحصول على عزم الدوران الأكبر عند انخفاض الدوران
X/Z Axis Servo Motor and Servo Pack
(1)
نوع عصابة جسم مخرطة المخرطة CNC.
(2)
المحور X وتجميع المحور z
دليل خطي وكرات
تحمل NSK
مستوى P4
(1) نوع عصابة جسم مخرطة CNC.
(2) المحور X وتجميع المحور z.
(3) سرير مائل لنوع العصابة.
(4) هوين برغي الرصاص والزوجين
(5) تحمل NSK.

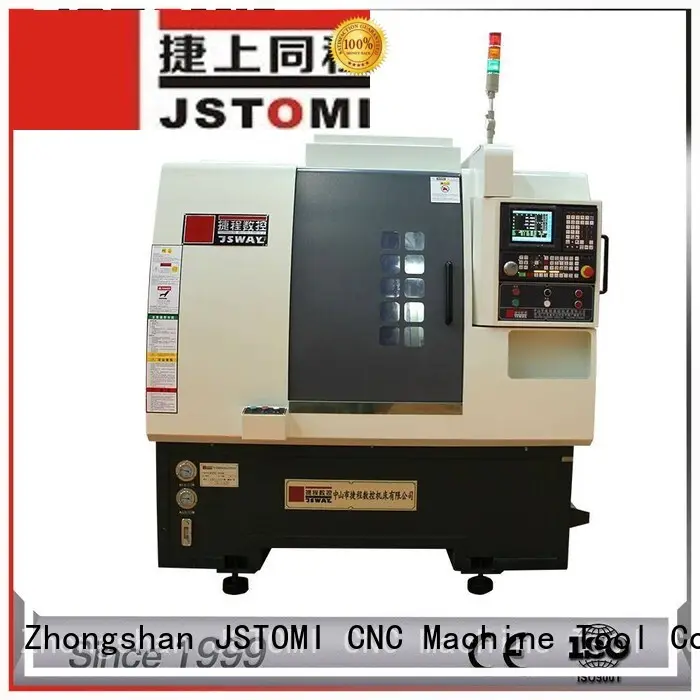

(1) الغطاء الكامل لآلة مخرطة CNC نوع العصابة CFG46Y2.
(2) الفولاذ المقاوم للصدأ للغطاء.
(3) نوع العصابة يمكن Instal من 6 إلى 7 أدوات.
(4) توفير 2 من حاملي الأدوات القصيرة 2 و 2 قصيرة
(5) حجم أداة المعيشة المحور y هو ER25 ، قطر الأدوات هو 1 ~ 16mm
(1) 13000W Yaskawa Servo Motor for X-axis
(2) 1300W Yaskawa Servo Motor for Z-axis
(3) 850W Yaskawa Servo Motor for y-axis
(4) 1300W Yaskawa Servo Motor for Living Tool
(5) 36 م/دقيقة لسرعة السفر
1) الأسطوانات الهيدروليكية من تايوان.
(1) مبرد هيدروليكي
(2) محرك المضخة الهيدروليكية استخدم 2 حصان
(1) خزائن كهربائية For4 Axis Type CNC Machine
(2) حزمة Yaskawa Servo لمحرك المغزل
(3) برنامج تشغيل محرك المؤازرة من Yaskawa للحصول على محور X ومحرك المحور ص
(4) Schneider Switch
(1) لوحة التحكم
(2) يمكن تغيير وحدة التحكم في Syntec و GSK وما إلى ذلك
(3) يمكن تعيين وحدة التحكم باللغة الإنجليزية
(4) لدينا JSTOMI و JSWAY شعارين.
بوابة الضغط
(1) جميع أداة آلة مخرطة CNC مع شهادة HTS CE
(2) جميع أداة آلة مخرطة CNC مع شهادة ECM CE
PACKING AS BELOW
