قوانغدونغ JSWAY CNC Machine Tool Co., Ltd. منذ عام 2004.
JSWAY Gang CNC CHINA MACHEN
1. آلة JSWAY CNC الصين غنية بأنماط التصميم. يوصى بشدة بأدائها المقاوم للارتداء
2. اختيار مواد آلة CNC الصين التي هي آلة مخرطة محور 2 وتضمن لهم توفير حيوية مهمة لشركة Zhongshan JStomi CNC Machine Tool ، Ltd. . يتم تثبيت أجزائها بحزم ، مما يمنع حدوث انحراف أو اهتزاز
3. تم بناء المنتج لتستمر. بفضل بنيتها المتينة، فهي قادرة على تحمل سوء الاستخدام الكبير في البيئات القاسية. سيخضع لإجراء اختبار توازن ديناميكي للكشف عن الدوار وتصحيحه ، مما يجعله يفي بمتطلبات الاستخدام
4. يتميز هذا المنتج بالدقة العالية. يمكن أن ينتج نتيجة دقيقة في كل مرة ويكرر نفس المهمة بالضبط بنفس المستوى. تم تصميم مركز Machining Vertical VMC بهيكل جامد ومنصة مستقرة ، مما يساعد على تقليل الاهتزاز والانحراف أثناء الآلات. تساهم هذه الصلابة في تحسين أداء القطع والاتساق في جودة جزئية
5. يمكن أن يستمر المنتج لفترة طويلة. مع تصميم الدرع الكامل ، فإنه يوفر طريقة أفضل لتجنب مشكلة التسرب ويمنع مكوناته من التلف. قبل شحنه ، سيتم اختباره وتشغيله في عملية لضمان عيوبها الصفرية

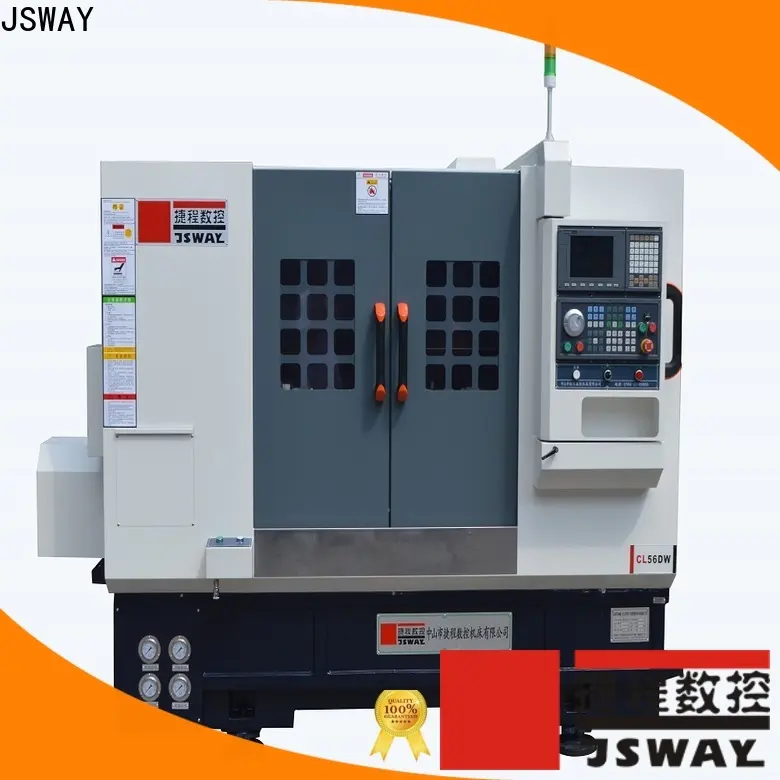

تم تصميم آلة المخرطة CNC ذات المحورين مع برج سرير مائل وغراب خلفي لإحداث ثورة في عالم التصنيع، وتستخدم هذه الآلة المتطورة تكنولوجيا التحكم العددي بالكمبيوتر المتقدمة لتوفير دقة وإنتاجية لا مثيل لهما. يعمل تصميم السرير المائل على تعزيز الاستقرار أثناء التشغيل مع توفير سهولة الوصول إلى قطعة العمل من أجل الإعداد السريع وتغيير الأداة بكفاءة. وهي مجهزة بنظام برج قوي، مما يسمح بتركيب أدوات متعددة في وقت واحد، مما يتيح الانتقال السلس بين العمليات المختلفة دون أي تدخل يدوي. بالإضافة إلى ذلك، يؤدي تضمين غراب الذيل إلى توسيع قدراته من خلال توفير دعم إضافي لقطع العمل الطويلة أو الثقيلة أثناء عمليات الخراطة. بفضل نظام التحكم ثنائي المحور، يتمتع المشغلون بالتحكم الكامل في حركات المحورين X وZ، مما يسمح بعمليات الدوران المعقدة بأقصى قدر من الدقة
مزايا المنتج الأساسية
سرير مائل توفر آلة المخرطة CNC ذات المحورين المزودة ببرج وغراب خلفي إمكانات محسنة لعمليات التشغيل الآلي. فيما يلي بعض الميزات والفوائد الرئيسية لهذا التكوين:
تصميم السرير المائل: يعمل تصميم السرير المائل على تحسين صلابة واستقرار الماكينة، مما يسمح بأداء ودقة قطع أفضل. فهو يساعد في تقليل الاهتزاز وتحسين تدفق الرقاقة أثناء المعالجة، مما يؤدي إلى تحسين تشطيب السطح ودقة الأبعاد للأجزاء المصنعة.
برج مزود بمواضع متعددة للأدوات: يوفر البرج الموجود بالماكينة إمكانية تغيير الأداة بسرعة، مما يسمح بالتصنيع الفعال للأجزاء المعقدة من خلال عمليات القطع المتعددة. مع توفر مجموعة من مواضع الأدوات، يمكنك إعداد أدوات قطع مختلفة في وقت واحد، مما يقلل الوقت الإجمالي للمعالجة ويزيد الإنتاجية.
وظيفة غراب الذيل: يضيف تضمين غراب الذيل تنوعًا في الماكينة. يدعم غراب الذيل قطع العمل الطويلة والرفيعة، مما يوفر ثباتًا إضافيًا أثناء عمليات التشغيل الآلي. إنها تتيح عمليات مثل الحفر، والتوسيع، والنقر على الوجه النهائي لقطعة العمل، مما يوسع نطاق الأجزاء التي يمكن إنتاجها باستخدام الماكينة.
عمليات الدوران والخيوط: يتيح التكوين ثنائي المحور عمليات الدوران، بما في ذلك الدوران الخارجي والداخلي، والواجهة، والحز، والشطب. بالإضافة إلى ذلك، يمكن للآلة تنفيذ عمليات اللولبة مثل اللولبة أحادية النقطة ومطاردة الخيط، مما ينتج سنلولب دقيقة ودقيقة على قطعة العمل.
تصنيع دقيق: يضمن الجمع بين السرير المائل والبرج وغراب الذيل نتائج تصنيع دقيقة. توفر الطبقة المائلة ثباتًا حراريًا ممتازًا، مما يقلل من التشوهات الحرارية أثناء التشغيل الآلي. يتيح Turret ' ؛ SATIONING SATIONING ودقة الفهرسة عمليات القطع الدقيقة ، بينما يوفر Tailstock دعمًا إضافيًا للحفاظ على دقة الجزئية أثناء الآلات.
مساحة صغيرة الحجم: يعمل تصميم القاعدة المائلة والبنية المدمجة للماكينة على تحسين استغلال المساحة في ورشة العمل الخاصة بك. وهذا يجعلها مناسبة لمرافق التصنيع ذات المساحة الأرضية المحدودة.
سهولة البرمجة: الماكينة مزودة بنظام تحكم CNC الذي يوفر واجهات برمجة سهلة الاستخدام. يعمل ذلك على تبسيط عملية إعداد الماكينة وتشغيلها، ويقلل من أخطاء البرمجة، ويسمح بتخطيط الإنتاج وتحسينه بكفاءة.
تطبيقات متعددة الاستخدامات: يمكن استخدام آلة مخرطة CNC ذات محورين مع برج بسرير مائل وغراب خلفي في العديد من التطبيقات في صناعات مثل السيارات والفضاء والطب والهندسة العامة. يمكن أن تنتج مجموعة واسعة من المكونات، بما في ذلك الأعمدة، البراغي، البطانات، الأسطوانات، والأجزاء الدوارة الأخرى.
من خلال دمج مزايا تصميم القاعدة المائلة، ونظام أدوات البرج، ووظيفة غراب الذيل، يوفر هذا النوع من ماكينات مخرطة CNC إمكانات تصنيع محسنة، ودقة محسنة، وتعدد الاستخدامات لمجموعة متنوعة من تطبيقات الخراطة واللولبة.
معلمة الآلة
PARAMETER | |||||
| CB46DW | CB56DW | CL46DW | CL56DW | |
NC | TAIWAN | LNC/SYNTEC/GSK | |||
CAPACITY | تجويف المغزل | Φ56 ملم | Φ66 ملم | Φ56 ملم | Φ66 ملم |
الأعلى. قطر المادة | Φ45 ملم | Φ52mm | Φ45 ملم | Φ52 ملم | |
الأعلى. قطر التصنيع | Φ350 ملم | Φ350 ملم | Φ350 ملم | Φ350 ملم | |
الأعلى. طول بالقطع | مم350 | مم350 | مم550 | مم550 | |
الأعلى. سفر المحور x | مم250 | مم250 | مم250 | مم250 | |
الأعلى. سفر المحور z | مم380 | مم380 | مم580 | مم580 | |
السرعة السريعة (المحور السيني/المحور ع) | 30 م/دقيقة | 30 م/دقيقة | 30 م/دقيقة | 30 م/دقيقة | |
دقة إعادة التموضع | مم0.005 | مم0.005 | مم0.005 | مم0.005 | |
MOTOR | محرك متغير التردد المغزل | 7.5KW | 11KW | 7.5KW | 11KW |
أقصى سرعة للمغزل | دورة في الدقيقة4500 | دورة في الدقيقة3000 | دورة في الدقيقة4500 | دورة في الدقيقة3000 | |
محرك سيرفو ذو محور X | 1300 W | 1300 W | 1300 W | 1300 W | |
محرك سيرفو على المحور Z | 1300 W | 1300 W | 1300 W | 1300 W | |
TOOLS | برج | 8-12 | 8-12 | 8-12 | 8-12 |
TAILSTOCK | سفر الذيل | مم380 | مم380 | مم580 | مم580 |
سفر كشتبان | مم100 | مم100 | مم100 | مم100 | |
تفتق كشتبان | MT4 | MT4 | MT4 | MT4 | |
قطر غراب الذيل | Φ72 ملم | Φ72 ملم | Φ72 ملم | Φ72 ملم | |
OTHER | القوة الإجمالية | 12 KW | 14 KW | 12 KW | 14 KW |
الحجم (مم × مم × مم) | 2300×1650×1800 | 2300×1650×1800 | 2500×1500×1950 | 2500×1500×1950 | |
N.W. | 4000 KGS | 4300 KGS | 4000 KGS | 4300 KGS | |
MACHINING RANGE | ||||
| القطر | طول | ||
CB46DW | CB56DW | CB46DW | CB56DW | |
COLLET | 4-45 ملم | 4-52 | 5-350 ملم | 5-350 ملم |
CHUCK | 4-300 ملم | 4-300 ملم | 5-340 ملم | 5-340 ملم |
MACHINING RANGE | ||||
| القطر | طول | ||
CL46DW | CL56DW | CL46DW | CL56DW | |
COLLET | 4-45 ملم | 4-52 | 5-550 ملم | 5-550 ملم |
CHUCK | 4-280 ملم | 4-280 ملم | 5-540 ملم | 5-540 ملم |
تفاصيل الشكل
التعبئة والشحن
تستخدم هذه الآلة على نطاق واسع في الأجزاء المحورية المحركية ، وجزء من المصباح ، وأجزاء الهاتف ، وقطع غيار السيارات ، والأجزاء العسكرية ، وأجزاء الآلات الإنسي
اتصل بنا واحصل على قطعتين من ظرف الكوليت مجاناً!
قم بتدوين معلومات شركتك، وقم بتأكيد الطلب، وستحصل على ظرف كوليت إضافيين!
أبعاد الماكينة وأبعاد التعبئة
ميزات الشركة
1. التطور الكبير لشركة Zhongshan JStomi CNC Machine Tool Co. ، Ltd. يجعلها في المقدمة في مجال آلة CNC China. تشونغشان JSTOMI CNC Machine Tool Co., Ltd. تطبق تقنيات جديدة على عملياتها التجارية.
2. تشونغشان JSTOMI CNC Machine Tool Co., Ltd. لديه أفراد تقنيون لديهم درجة صغار.
3. Jsway قادر على إنتاج مخرطة تحول عالية الجودة. بالإضافة إلى جودة عالية ، شركة Zhongshan JStomi CNC Machine Tool Co. ، Ltd. كما يوفر الخدمات المهنية للعملاء. الاستفسار عبر الإنترنت!
