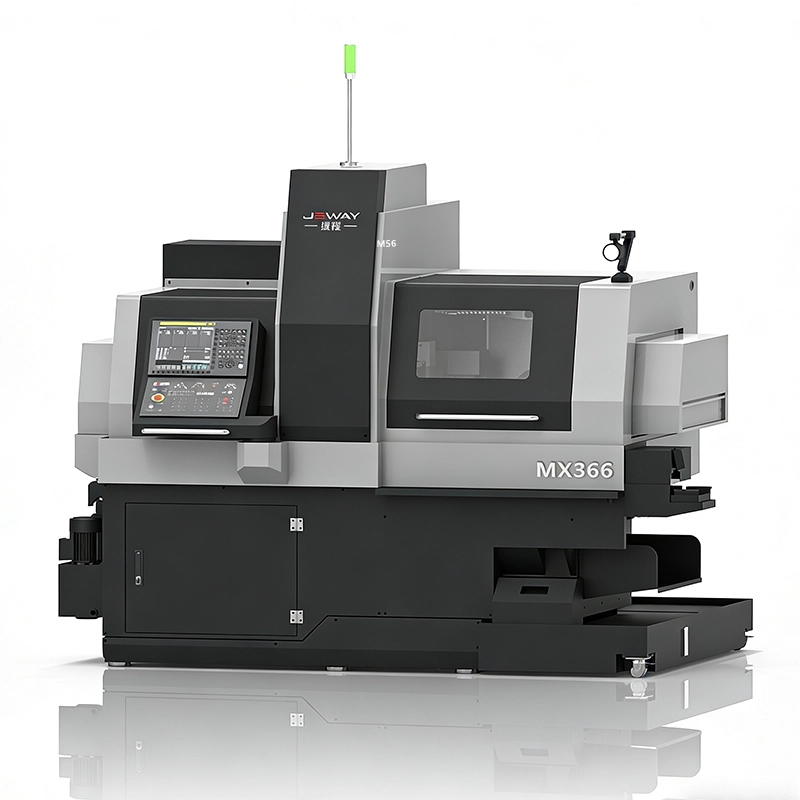

مخرطة JSWAY MX366 السويسرية شديدة التحمل ذات 6 محاور وأدوات حية، ماكينة خراطة CNC
يمكن للمخرطة السويسرية ذات المحاور الستة تحريك أداة القطع في ستة اتجاهات مختلفة في وقت واحد، مما يسمح بعمليات تشغيل معقدة ودقيقة.
تتضمن المخرطة ذات المحاور الستة عادةً المحاور X و Y و Z، بالإضافة إلى محاور دوران إضافية لتوفير قدرات تشغيل أكثر تنوعًا.
صُمم نظامنا سداسي المحاور خصيصًا للصناعات التي تتطلب دقة متناهية، مثل الغرسات الطبية، ومثبتات الطيران، والإلكترونيات الدقيقة، حيث يوفر دقة تكرار تصل إلى مستوى الميكرون، بالإضافة إلى تشطيبات سطحية فائقة الجودة. إنه الاستثمار الأمثل للمصنعين الذين يسعون إلى زيادة الإنتاجية إلى أقصى حد مع الحفاظ على أعلى معايير الجودة للهياكل الهندسية المعقدة.
| رقم الموديل | MX366 | |
| النوع الهيكلي | نوع الجسر | |
| نظام التشغيل | FANUC أو SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| معدل الاجتياز السريع (م/دقيقة) | المحور السيني 24، والمحاور الأخرى 30 | |
| قدرة المعالجة | قطر القضيب الذي يحمله المغزل (مم) | 7-35 |
| أقصى قطر حفر للمغزل (مم) | 12 | |
| أقصى قطر للثقب في المغزل (M) | M10 | |
| قطر القضيب المثبت بواسطة المغزل الفرعي (مم) | 7-35 | |
| أقصى قطر حفر للمغزل الفرعي (مم) | 10 | |
| أقصى قطر للثقب في المغزل الفرعي (M) | M6 | |
| أقصى قطر حفر لرأس الطاقة الخاص بالطحن الجانبي (مم) | 8 | |
| أقصى قطر للثقب في رأس الطاقة الخاص بآلة الطحن الجانبي (M) | M6 | |
| مغزل | قدرة المغزل (كيلوواط) | FANUC 3.7 SYNTEC 5.5 |
| قدرة المغزل الفرعي (كيلوواط) | FANUC 3.7-5.5 SYNTEC 4.4 | |
| أقصى سرعة دوران للمغزل (دورة في الدقيقة) | 6000 | |
| طاولة المغزل | شوط جلبة التوجيه المتحركة لوصلة المغزل (مم) | 230 |
| أقصى حركة | بدون جلبة توجيه (اختياري، مم) | 360 |
| أدوات | عدد أدوات الخراطة (بالقطع) | 16 × 16 مم، 6 قطع |
| أداة كهربائية جانبية (قطع) | ER16، 3 قطع + ER20، قطعتان | |
| أداة تشكيل طرف المغزل (قطع) | أداة حفر ثابتة ER16، 5 قطع + مجموعة أدوات كهربائية ER16، 3 قطع | |
| أداة تشكيل وجه نهاية المغزل الفرعي (قطع) | أدوات ثابتة ER16، 8 قطع + مجموعة أدوات كهربائية ER16، 4 قطع | |
| أداة جانبية للمغزل الفرعي | أدوات كهربائية ER16، 3把 | |
| إجمالي عدد الأدوات | 34 | |
| أقصى سرعة لرأس الطاقة (دورة في الدقيقة) | 5500 | |
| آحرون | الحجم (الطول × العرض × الارتفاع، تقريبي، مم) | 2300x1890x1950 |
| الوزن (تقريبي، بالكيلوغرام) | 3800 | |
| تكوين اختياري | وظيفة التعويض الحراري | Y |
| وظيفة تكسير الرقائق العكسية | Y | |
تستطيع المخرطة السويسرية ذات المحاور الستة التعامل مع مجموعة واسعة من المواد، بما في ذلك المعادن والبلاستيك والمواد المركبة، مما يجعلها حلاً متعدد الاستخدامات للتصنيع لمختلف الصناعات والتطبيقات.
تتميز المخارط السويسرية سداسية المحاور عادةً بتصميم رأس متحرك منزلق، مما يسمح بتشكيل دقيق لقطع العمل الطويلة والرفيعة. يوفر هذا التصميم دعمًا وثباتًا ممتازين أثناء عملية التشكيل.
تتميز المخارط السويسرية ذات المحاور الستة بقدرتها على التشغيل عالي السرعة، مما يساهم في زيادة الإنتاجية وتقليل أوقات الدورة، خاصة بالنسبة للأجزاء الصغيرة والمعقدة.
