قوانغدونغ JSWAY CNC Machine Tool Co., Ltd. منذ عام 2004.
بائع نظام لعمليات التشغيل CNC في مكان العمل في مكان العمل
لدينا مراكز تصنيع عمودية ذات 3 محاور توفير المرونة لمهاجمة إنتاج القطعة الواحدة أو مشاريع التطوير أو الإنتاج الضخم المعقد ذي الحجم الكبير. خفة الحركة للطحن الصلب عالي السرعة؛ ومزيد من الدقة للهندسة ثلاثية الأبعاد المعقدة مع مراكز التصنيع CNC العمودية JSWAY.
توفر المعالجة العمودية ثلاثية المحاور المزيد من الوظائف:
1. يمنحك عمود الدوران عالي السرعة الخاص بنا سرعة لا مثيل لها، وتغذية عالية ودقة دقيقة للتطبيقات الأكثر تعقيدًا.
2. تقلل تقنية التبريد الأساسية لدينا من النمو الحراري وتضمن أن تكون عملية الأخذ الأولى محكمة تمامًا مثل الأخيرة.
3. يمنحك التحكم المتقدم في الحركة والذكاء الهندسي الفائق 5 (SGI 5) أوقات دورات أسرع بنسبة 20% إلى 60%، مما يحسن الدقة والتشطيبات السطحية.
| تم تصميم آلة الطحن العمودي CNC ذات 3 محاور لتوفير الصلابة والصلابة للقطع الخالي من الثرثرة، وخفة الحركة المتوقعة من آلة الطحن الصلبة ودقة الخلطات شديدة التحمل والمطابقات النموذجية للهندسة المعقدة ثلاثية الأبعاد المرتبطة بالقالب/القالب. |

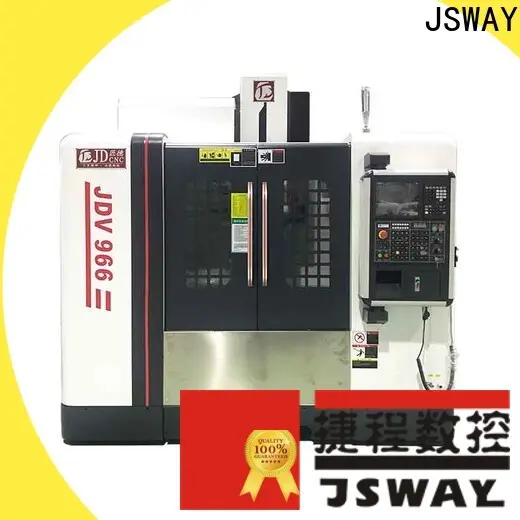

تم تصميمه لتوفير القوة والسرعة والدقة وتعدد الاستخدامات للتعامل مع تطبيقات تصنيع الأجزاء الكبيرة. تم تصميم مركز المعالجة العمودي ذو 3 محاور JDV966 لتوفير الطاقة والسرعة والدقة وتعدد الاستخدامات للتعامل مع تطبيقات تصنيع الأجزاء الكبيرة بالإضافة إلى مكونات القالب والقوالب الكبيرة.
|
E
مجهزة بمغزل بسرعة 12000 دورة في الدقيقة ومنطقة عمل كبيرة وقدرة حمولة ثقيلة، يمكن لآلة الطحن العمودي CNC ذات 3 محاور أن تكون منتجة تقريبًا في أي قطاع من سوق ماكينات VMC الكبيرة تم تجهيز الماكينة بشكل قياسي بردود فعل الميزان والبراغي الكروية المبردة في القلب، وتتحكم في النمو الحراري لتحقيق دقة أكبر لأداء الإنتاج على المدى الطويل.
|
معلمة آلة الطحن العمودي CNC ذات 3 محاور | |||
| MODEL | UNIT | JDV966 | |
CONTROLLER | NC | SET | MITSUBICHI/FANUC |
| TOTAL AXIS | AXIS | 3 | |
TABLE | TABLE SIZE | MM | 1100*600 |
| TABLE LOAD | KG | 900 | |
| T-SLOT | MM | 5-18*100 | |
TRAVEL | X AXIS | MM | 900 |
| Y AXIS | MM | 600 | |
| Z AXIS | MM | 600 | |
SPINDLE | SPINDLE TAPPER | MM |
BT40
|
| MAX.SPINDLE SPEED | RPM/MIN | 8000/10000/12000 | |
| SPINDLE DRIVEN TYPE | TYPE | نوع الحزام/الاتصال المباشر | |
| SPINDLE CENTER TO MACHINE SPINE | MM | 650 | |
| SPINDLE END FACE TO TABLE | MM | 120-720 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 3616/3616/3616 |
| X/Y/Z AXIS GUIDE RAIL | السكك الحديدية دليل خطي | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | مباشر |
| SPINDLE MOTOR | KW | 7.5/11 | |
| X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
| COOLANT PUMP MOTOR | W | 750W*2 | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
| X/Y/Z RAPID SPEED | M/MIN | 30/30/30 أو 48/48/48 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6 كجم/سم² |
| POWER SUPPLY | كيلو فولت أمبير | كيلو فولت أمبير20 | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
| REPOSITIONING ACCURACY | MM | ±0.005/300 | |
SPEC | NET WEIGHT | T | 6.3 |
| DEMENSION | MM | 2500*3000*3000 | |
ملحق قياسي
◪ التنصت على الصلابة
◪ مصباح عمل مزدوج
◪ ضربة هوائية للأنف المغزلي
◪ التشحيم التلقائي
◪ مبادل حراري للخزانة الكهربائية
◪ مصباح تحذير
◪ الترباس مرساة
◪ تغطية كاملة
◪ نظام مياه التبريد
◪ خزان المياه وخزان الرقائق
◪ بندقية الهواء
◪ تنظيف مسدس الماء
◪ صندوق الأدوات
◪ دليل
مميزات مراكز التصنيع العمودية ثلاثية المحاور
1. تحتوي القاعدة العريضة للغاية والمستقرة للغاية على 4 طرق خطية توفر دعمًا قويًا للجهاز بأكمله.
2. المحور X وY مع 4 و6 كتل على المسار الإرشادي الخطي (850/1000). المحور X وY مع 6 و8 كتل على المسار الإرشادي الخطي (1200/1400).
3. سرعة عالية ودقة الكرة اللولبية.
4. المغزل صلابة عالية.
5. نظام الاستقرار ATC. (تغيير الأداة تلقائيًا)
